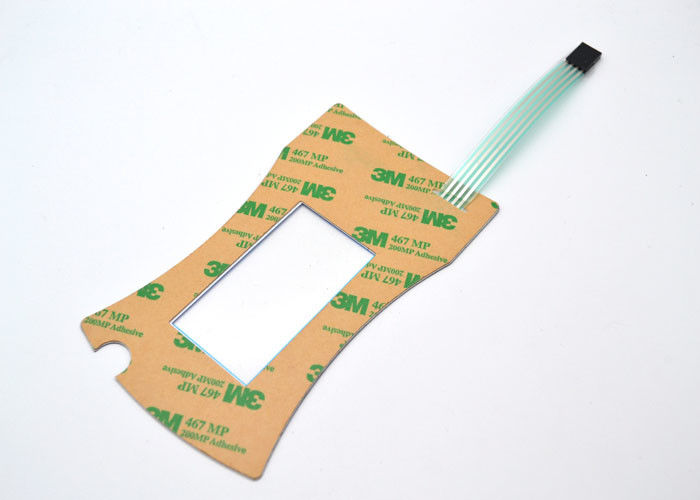

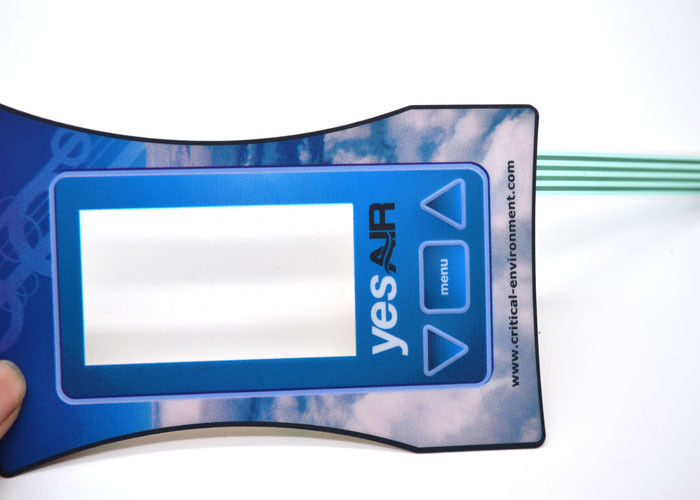

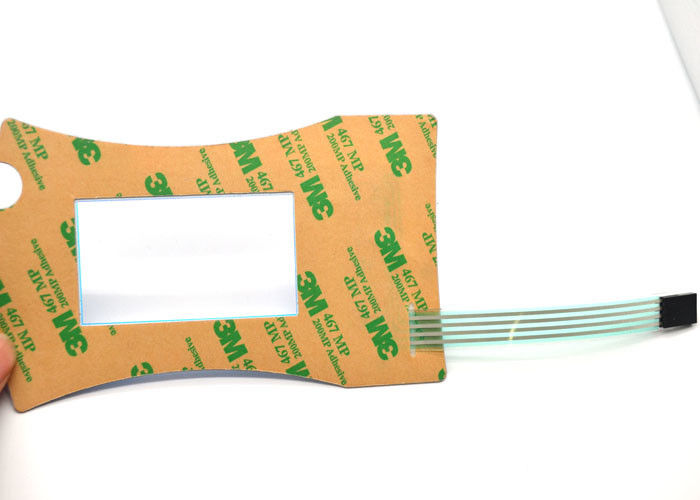

Commutatore di tocco della membrana della cupola del metallo, tastiera a membrana su ordinazione flessibile

Esportatore al commutatore di membrana della cupola del metallo del Canada /ZS-113/con la a



coda del cavo del connettore maschio da 1 millimetro





Che cosa è un commutatore di membrana?

I commutatori di membrana sono fatti generalmente da cinque strati differenti. Ciò include la membrana,



strati tattili, rigidi e statici del grafico. Il primo strato contiene l'interfaccia grafica per



utente per controllare la macchina. Può anche comprendere un circuito flessibile per meno costoso



alternative. Un altro strato conterrà il circuito stampato che permette un segnale essere



trasmesso. L'inchiostro che è usato per la stampa sul circuito si compone generalmente della a



varietà di metalli. Ciò aiuta affinchè il segnale sia conduttiva per il giro in funzione e a riposo. Membrana



i commutatori tengono conto la comunicazione avere luogo in apparecchi elettronici. I commutatori di membrana sono



un pezzo di attrezzatura che può essere altamente specializzato o piuttosto semplice da progettazione.



Caratteristica elettronica	<35v>
Resistenza di contatto	10Ω--500Ω (conciliando la lunghezza ed i materiali della traccia per confermare)
Impedenza d'isolamento	>CC di 100MΩ 250V
Resistenza del cavo	<1>
Forza di operazione	tipo piano 57-284g (2-10 Oz), tipo tattile 170-397g (6-14 Oz)
Speranza di vita	tipo piano ≥ 500 milione volte, tipo tattile: ≥ 100 milione volte
Temperatura di operazione	-40 °c ~ + °c 80
Temperatura di riserva	-40 °c ~ + °c 85
Umidità	+ 40 °c 90% ~ 95% 240 ore
Commuti il colpo	tipo piano 0.1-0.5mm, tipo tattile 0.6-1.5mm

Forza:



1, premendo la durata della vita ha luogo oltre dieci cento mila volte.



2, hanno le caratteristiche della funzione si stabilizzano.



3, trattano attendibilmente e buona sensibilità di tattilità.



4, progettazione su misura



Tecnologia



Tensione di funzionamento: CC 35V

Corrente di funzionamento: 100mA 1W

Resistenza di contatto: < 100="" Ohms="">

Resistenza del circuito aperto: ≥ 10MΩ a 100V



Temperatura di funzionamento: Cupola metallo/piana: - 20°c a +80°c



Temperatura di stoccaggio: Cupola metallo/piana: - 40°cto +80°c



La speranza di vita type≥5,000,000 piano cronometra i periodi tattili type≥1,000,000



Colpo del commutatore: 0,1 - 0.6mm

Rimbalzo di contatto: 5 a 30ms

Tolleranza della forza di attuazione: +/- 20 a 45g

Rapporto tattile: FC > 40%

Umidità di funzionamento: RH di fino a 95%

Il connettore femminile e maschio, i perni della lega per saldatura ed i connettori della saldatura a caldo sono disponibili



Imballaggio & consegna



Imballaggio: Borsa del PE, cartone, caso di legno



Dettaglio di consegna: due settimane dopo la conferma di ordine
