Proteggendo il graffio di superficie lucido sigillato circuito dei commutatori di membrana resistente

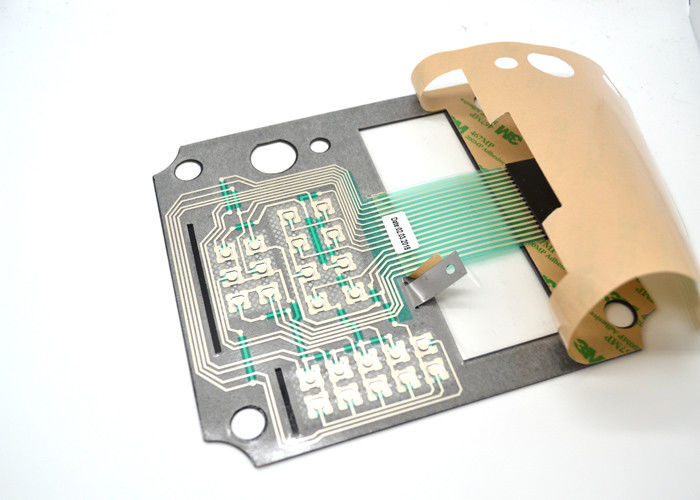

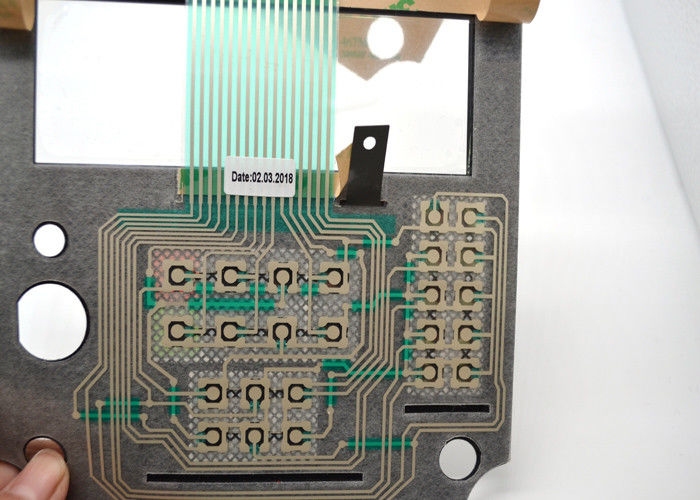

Commutatore di membrana con un circuito proteggente sull'interno per protezione/

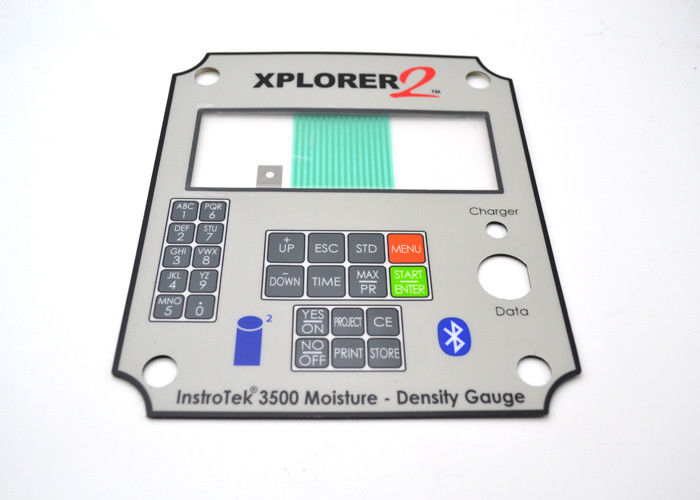

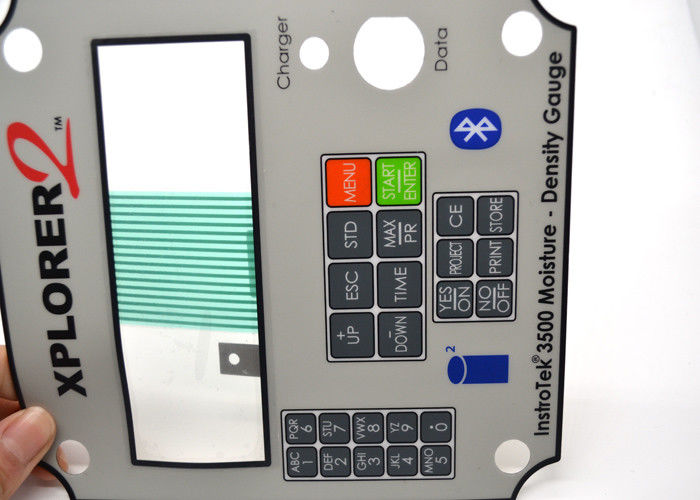

ZS-74/logo del cliente su





Specificazione di prodotto





Tensione di funzionamento: CC 35V

Corrente di funzionamento: 100mA 1W

Resistenza di contatto: < 100="" Ohms="">

Resistenza del circuito aperto: ≥ 10MΩ a 100V



Temperatura di funzionamento: Cupola metallo/piana: - 20°c a +80°c



Temperatura di stoccaggio: Cupola metallo/piana: - 40°cto +80°c



La speranza di vita type≥5,000,000 piano cronometra i periodi tattili type≥1,000,000



Colpo del commutatore: 0,1 - 0.6mm

Rimbalzo di contatto: 5 a 30ms

Tolleranza della forza di attuazione: +/- 20 a 45g

Rapporto tattile: FC > 40%

Umidità di funzionamento: RH di fino a 95%

Il connettore femminile e maschio, i perni della lega per saldatura ed i connettori della saldatura a caldo sono disponibili



Prestazioni elettriche

Resistenza del cavo	larghezza di 0.5mm,<1>	Corrente nominale	25-100mA, CC 0-30V
Resistenza di isolamento	>CC di 100MΩ 250V	Tensione di funzionamento	<50v DC="">
commutatore Non tattile	0.1-0.4mm	Commutatore tattile	0.4-1.0mm
Vita lavorativa	Vita lavorativa	Temperatura di lavoro	-40℃ ~ 70℃
Umidità di lavoro	40℃, 98%RH nessun'influenza	Tensione del substrato	CC 1500V
Tempo di risposte	10ms	Piegatura della coda	R>1,180





Che cosa è un commutatore di membrana?





I commutatori di membrana sono fatti generalmente da cinque strati differenti. Ciò include la membrana,



strati tattili, rigidi e statici del grafico. Il primo strato contiene l'interfaccia grafica per



utente per controllare la macchina. Può anche comprendere un circuito flessibile per meno costoso



alternative.



Un altro strato conterrà il circuito stampato che permette che un segnale sia trasmesso. L'inchiostro



quello è usato per la stampa sul circuito generalmente si compone di vari metalli. Ciò



aiuta affinchè il segnale siano conduttivo per il giro in funzione e a riposo.



I commutatori di membrana permettono che il forcommunication abbia luogo in apparecchi elettronici. Membrana



i commutatori sono un pezzo di attrezzatura che può essere altamente specializzato o piuttosto semplice da progettazione.
