Tastiera tattile impressa LED 0.3mm a prova d'umidità del commutatore di membrana di FPC spessi

Tastiera tattile impressa LED 0.3mm a prova d'umidità del commutatore di membrana di FPC spessi

  • Tastiera tattile impressa LED 0.3mm a prova d'umidità del commutatore di membrana di FPC spessi
  • Tastiera tattile impressa LED 0.3mm a prova d'umidità del commutatore di membrana di FPC spessi
  • Tastiera tattile impressa LED 0.3mm a prova d'umidità del commutatore di membrana di FPC spessi
Tastiera tattile impressa LED 0.3mm a prova d'umidità del commutatore di membrana di FPC spessi
Dettagli:
Luogo di origine: Jiangsu (continente della Cina)
Marca: Zhongshan membrane switch
Certificazione: ROHS ISO9001,2000
Numero di modello: ZS-54
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100 pezzi
Prezzo: negotiation
Imballaggi particolari: Sacchetti di plastica con i contenitori di cartone o dovuto il requisito di cliente del dettaglio
Termini di pagamento: deposito di 30%, l'equilibrio di 70% dopo la spedizione o pagamento completo dopo il transporation d
Capacità di alimentazione: 50000 pezzi alla settimana
Contatto
Descrizione di prodotto dettagliata
Finestra: un transparancywindow rosso superficie: LED
Spessore: 0.3mm colore: Blu grigio
connettore:: circuito di 1.54mm adesivo reale: 3M467
Evidenziare:

tipo tastiera della membrana

,

Commutatore di membrana flessibile

Una finestra della trasparenza e un LED rossi hanno impresso il commutatore di membrana tattile

con un connettore del circuito di FPC


Un commutatore di membrana è un circuito elettronico stampato che usa la pressione aprire e chiudere la a

circuito.

I circuiti del commutatore di membrana sono il più spesso schermo stampato facendo uso degli inchiostri conduttivi, che sono

fatto tipicamente di argento, di carbonio e/o della grafite. I commutatori di membrana fa parte di una gamma di

dispositivi considerati come interfacce utente (anche chiamato interfacce operatore, o uomo macchina

interfacce) con ai i touch screen basati a esposizione ed i commutatori meccanici quale la spinta

bottone, cavicchio, attuatore ed interruttori. L'ultimo scopo di un commutatore di membrana è a

servisca da interfaccia fra l'uomo e la macchina, permettendo ad un operatore di comunicare con

un pezzo di impianti, di strumento, o di macchine.

i pls vedono la seguente manifestazione:

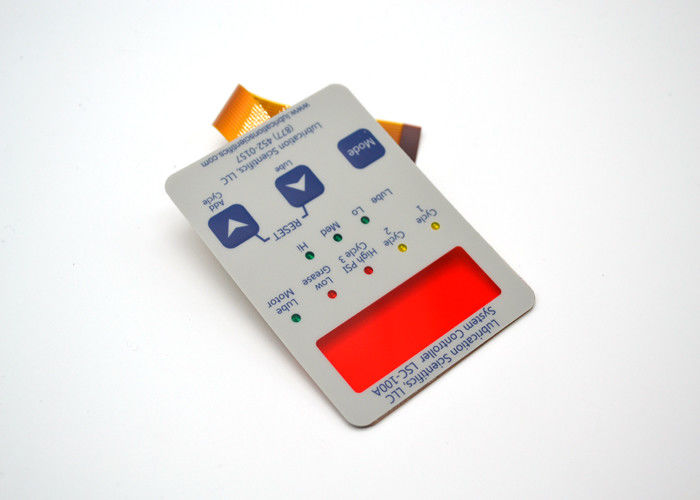

Tastiera tattile impressa LED 0.3mm a prova d'umidità del commutatore di membrana di FPC spessi 0

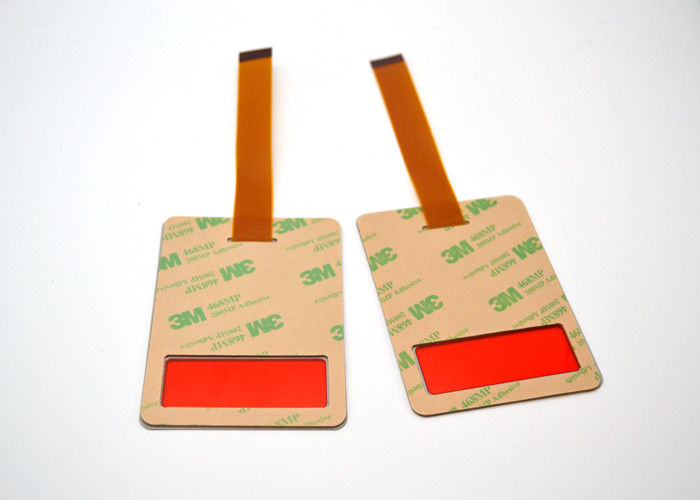

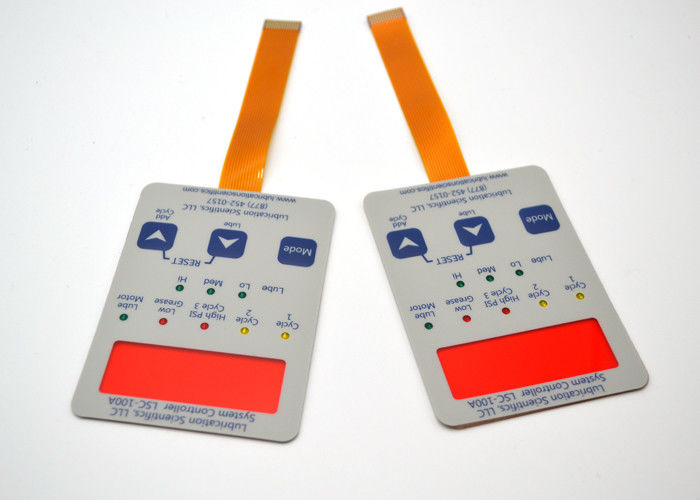

Tastiera tattile impressa LED 0.3mm a prova d'umidità del commutatore di membrana di FPC spessi 1Tastiera tattile impressa LED 0.3mm a prova d'umidità del commutatore di membrana di FPC spessi 2



Diagramma di flusso:



Lasci il nostro aiuto che dei gruppi dell'ingegnere valutate le vostre opzioni di progettazione del commutatore di membrana. adatteremo

il vostri commutatore di membrana e sovrapposizione del grafico per misura l'applicazione e le vostre specifiche

Tastiera tattile impressa LED 0.3mm a prova d'umidità del commutatore di membrana di FPC spessi 3

Parametro del commutatore di membrana:




Certificazione


ISO9001, 2000 & ROHS.


Componenti:


Il LED, la cupola del metallo, il connettore ed il circuito, tutti questi possono essere progettati e fatti secondo i requisiti di cliente.


Caratteristiche elettroniche



Valutazione del circuito


35V (CC), 100mA, 1 W


Resistenza di contatto


10Ω - 500Ω (conciliando la lunghezza ed i materiali della traccia per confermare)


Resistenza di isolamento


>100MΩ 250V (CC)
Rimbalzo di contatto


≤5ms



Withstand dielettrico


250VRms (50 - min 60Hz/1)
Speranza di vita


tempi piani di type≥5million, tipo tattile: ≥1 milione volte



Proprietà meccaniche



Pressione di esercizio


tipo piano 57-284g (2-10 Oz), tipo tattile 170-397g (6-14 Oz)


Commuti il colpo


tipi piano 0,1 - 0.5mm, tipi tattile 0,6 - 1.5mm


Parametri ambientali



Temperatura di funzionamento


-20°C - +80°C


Temperatura di stoccaggio


-40°C - +85°C
